Was ist BPMN?
Die Business Process Model and Notation ist in der Version BPMN 2.0 eine Modellierungsmethode zur Darstellung von Geschäftsprozessen. Die Darstellung erfolgt in Form eines Diagramms ähnlich eines Flussdiagramms. Sie wurde ursprünglich von Steven White, einem ehemaligen IBM-Entwickler, konzipiert und entwickelt. Heute ist BPMN eine stabile Notation zur Darstellung von Prozessen, die von Führungskräften, Analysten und Entwicklern leicht verstanden wird.
Ein Diagramm kann aus einem kleinen Satz von Kernelementen zusammengesetzt werden. Daher macht sie es technischen und nicht-technischen Beobachtern leicht, Prozesse zu verstehen. Die Möglichkeiten der BPMN 2.0 gehen weit über eine grafische Darstellung hinaus. Auch anspruchsvollere Muster können mit der BPMN entworfen werden. Es ermöglicht ferner die Serialisierung des Modells in ein XML-Schema für die Modellausführung. Diese können durch sogenannte Process Engines ausgeführt werden. Folglich dient BPMN als eine gemeinsame Sprache für Fachbereiche und IT-Abteilungen. Ein großer Vorteil ist, dass die Kommunikationslücke überbrückt wird, die häufig beim Entwurf und der Implementierung von Geschäftsprozessen auftritt.
Zusammenfassung BPMN 2.0
Welche Eigenschaften hat die Notation?
Sie bietet eine formale Syntax und Symbolsemantik. Seit der Version 2.0 ist zusätzlich zur visuellen Darstellung noch die Möglichkeit der Ausführung hinzugekommen. Durch die Integration von Ausführungssemantiken können Modelle nun – ohne weitere Transformation – ausgeführt werden.
Welche Vorteile bietet die Notation?
Die Notation ermöglicht weitestgehend interpretationsfreie Prozessmodelle aufgrund eines umfassenden Symbolsatzes. Diese erlauben eine visuelle Darstellung sowie die Orchestration prozessual eingebundener Ressourcen im Kontext der Prozessautomatisierung/ Prozessdigitalisierung
Was sind Alleinstellungsmerkmale der Notation?
- Integration von Ausführungssemantiken
- Herstellerunabhängiger Standard-Visualisierung von Kommunikation im Prozess
- Integration ereignisbasierter Flusskontrolle
Intro
Symbolumfang
Der Symbolumfang ist umfassender als in anderen verfügbaren Sprachen zur Prozessmodellierung. Auf diese Weise ist die BPMN die derzeit ausdrucksstärkste Modellierungssprache für Prozesse. Folgende Symbole kennt die BPMN:
Flusselemente
Aktivitäten
Aktivität (activity) ist der Oberbegriff für eine Reihe von Symbolen mithilfe derer die von einer Person oder einem System ausgeführt Tätigkeiten im Verlaufe eines Prozesses beschrieben werden können. Hierzu gehören Aufgaben (tasks), Unterprozesse (subprocess), Aufrufaktivitäten (call activity) und Transaktionen (transactions). Sie werden als Rechtecke mit abgerundeten Ecken dargestellt und können z.B. Schleifen (loop), Kompensationen (compensation) und Instanzen (multi-instance) detaillierter beschreiben.
Gateways
Gateways lenken den Tokenfluss und verzweigen datenbasiert oder ereignisbasiert Pfade im Modell. Sie werden als Rauten dargestellt und können ereignisbasiert (event based) oder datenbasiert (data based) exklusiv oder inklusiv verzweigen aber auch zusammenführen. Weitere Gateways ermöglichen eine parallele oder komplexe Verzweigung.
Ereignisse
Ereignisse (events) repräsentieren das Starten, Ändern oder Abschließen von Prozessen. Sie werden als Kreise dargestellt und lassen sich in Start-, Zwischen (intermediate) oder End-Ereignisse unterscheiden. Ferner können Sie nach ihrem Verhalten charakterisiert werden. Die Reaktion auf Ereignisse wird als eintretendes Ereignis (catching) bezeichnet, das eigene Erwirken eines Ereignisses wird als auslösendes Ereignis (throwing) bezeichnet. Es existieren eine Reihe von Ereignistypen, wie z.B. Nachrichtenereignisse (message), Zeitereignisse (time), Bedingungsereignisse (condition), Fehlerereignisse (error), Eskalationsereignisse (escalation), Mehrfach- und Mehrfachparallelereignisse (multiple), Linkereignisse (link), Terminierungsereignisse (terminate), Kompensationsereignisse (compensation), Abbruchereignisse (cancel)

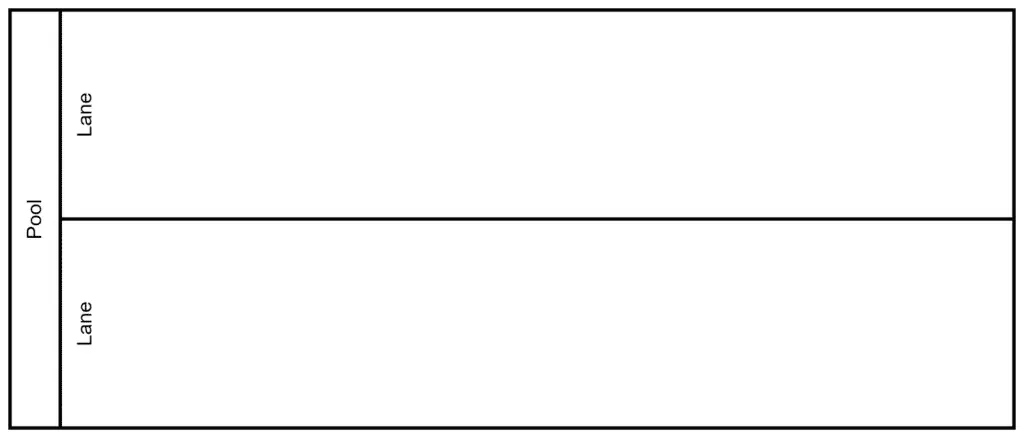

Teilnehmer
Pool
Der Pool definiert die Grenze des Prozesses und stellt die Teilnehmer eines Prozesses wie Rollen, Abteilungen, Unternehmensbereiche oder ganze Unternehmen dar.
Lane
Lanes symbolisieren die Zuständigkeit für Aktivitäten innerhalb eines Pools.

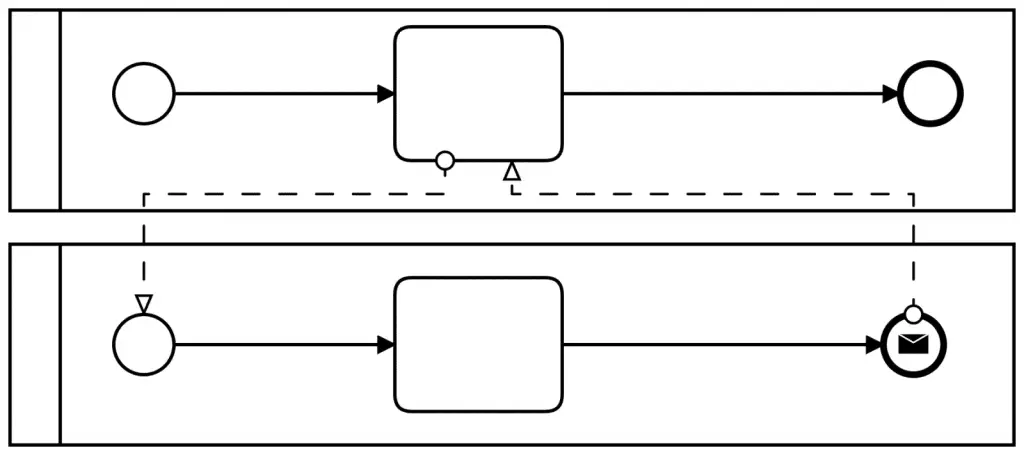

Verbindende Objekte
Sequenzfluss
Der Sequenzfluss (sequence flow) legt die Reihenfolge auszuführender Tätigkeiten fest und übernimmt die Flusssteuerung (flow control). Er wird als Linie mit Pfeil dargestellt. Als Ausprägung kann ein Standardfluss (default) oder ein bedingter Fluss (conditional flow) definiert werden.
Nachrichtenfluss
Nachrichtenfluss (message flows) bilden den Nachrichtenaustausch über Poolgrenzen hinweg ab. Er wird als gestrichelte Linie mit einem Kreis am Anfang und einem Pfeil am Ende dargestellt.
Assoziation
Assoziation (association) symbolisieren Beziehungen zwischen Flussobjekten (flow objects) und einem Artefakt oder Datenelement. Sie wird als gepunktete Linie dargestellt.
Daten
Datenobjekte
Datenobjekte (data objects) repräsentieren Informationen, die durch einen Prozess fließen.
Datenspeicher
Datenspeicher symbolisieren einen persistenten Speicher, auf den während der Prozessausführung zugegriffen werden kann
Nachrichtenobjekte
Nachrichtenobjekte (envelope) weist auf Inhalte der Kommunikation hin.
Artefakte
Anmerkungen
Anmerkungen (annotations) ermöglicht ergänzende Informationen für den Lesenden ohne Ausführungsrelevanz.
Gruppierungen
Gruppierungen (group) erlauben das visuelle Zusammenfassenden von Elementen zum Zwecke der besseren Interpretation ohne Ausführungsrelevanz.
Symbole
Symbole (custom symbols) können vom Modellierer definiert werden. Die Notation erlaubt diese kundenspezifische Erweiterung.
Die BPMN wurde ebenso wie die Business Process Modelling Language (BPML) von dem Industriekonsortium Business Process Management Initiative (BPMI) entwickelt, später von der OMG weiterentwickelt und im Jahr 2013 von der International Standardization Organisation veröffentlicht. ISO / IEC 19510: 2013 ist identisch mit OMG BPMN 2.0.2.
Weitere Informationen zu den Symbolen finden sich u.a. auf der Symbolreferenzseite der Camunda services GmbH.
BPMN Beispiel
Triple Crown of BPM
Die Object Management Group (OMG) hat eine Reihe von Modellierunggstandards veröffentlicht, die in der Branche mittlerweile als Triple Crown of Business Process Management bezeichnet wird. Zu diesen Sprachen gehört neben der BPMN auch die CMMN (Case Management Model and Notation), sowie die DMN (Decision Management Model and Notation).
Bitte beachte unser Schulungsangebot:
Ausführungsemantik
Mit der Version 2.0 ist sind entsprechende Ausführungs-Semantiken ergänzt worden, die eine maschinelle Ausführung der Modelle ermöglicht.
| DESCRIPTION | FORMAT | URL | OMG FILE ID |
|---|---|---|---|
| BPMN20.cmof | CMOF | BPMN20.cmof | dtc/10-05-04 |
| BPMNDI.cmof | CMOF | BPMNDI.cmof | dtc/10-05-04 |
| DC.cmof | CMOF | DC.cmof | dtc/10-05-04 |
| DI.cmof | CMOF | DI.cmof | dtc/10-05-04 |
| BPMN20.xsd | XSD | BPMN20.xsd | dtc/10-05-04 |
| BPMNDI.xsd | XSD | BPMNDI.xsd | dtc/10-05-04 |
| DC.xsd | XSD | DC.xsd | dtc/10-05-04 |
| DI.xsd | XSD | DI.xsd | dtc/10-05-04 |
| Semantic.xsd | XSD | Semantic.xsd | dtc/10-05-04 |
| BPMN20-FromXMI.xslt | XSLT | BPMN20-FromXMI.xslt | dtc/10-05-04 |
| Infrastructure.cmof | CMOF | Infrastructure.cmof | dtc/10-05-15 |
BPMN Hilfsmittel
Lade hier Deinen Prozesssteckbrief und erleichtere Dir die Erhebung von Prozessen.
BPMN 2.0 Poster
Im Markt haben sich einige Poster etabliert, welche als hilfreiche Referenz einige Bürowände schmücken:
- BPMN 1.1 Poster der camunda, Orxy und des HPI Postdam
- BPMN 1.2 Poster von activemodeler.com
- BPMN 2.0 Poster der BPM Offensive Berlin
- BPMN 2.0 Poster der MID
- BPMN 1.2 Notationsübersicht der OOSE
- BPMN 2.0 Notationsübersicht der OOSE
- BPMN Poster der der Europäischen Kommision
- BPMN 2.0 Poster von themasterchannel.com
- BPMN Poster CreativeCommons itposter.net
- BPMN Poster von Barium
Haben wir eins vergessen? Wir freuen uns über einen Hinweis per Email!
BPMN Klappkarte
Camunda hat mit dem Praxishandbuch eine Klappkarte herausgegeben, welche sich hervorragend als Erinnerungsstütze eignet.
BPMN 2.0 Klappkarte
BPMN Toolkit
Javascipt Bibliothek „BPMN.IO“ von camunda
BPMN Diagramme
Es gibt verschiedene Diagrammarten, deren Einsatz fallbezogen abgewogen werden muss. Mehr zu den verschiedenen Diagrammen lässt sich hier nachlesen.
